Sinusfilter mit Zusatzbeschaltung


Datenblatt als PDF


Sinusfilter mit Berührschutz

BV 29071002


Kundenwunsch


Zur Ansteuerung von Magnetlagerspulen benötigt der Kunde einen 3-Phasen Sinusfilter. Dieser soll Probleme mit starker EMV Einstreuung im Bereich um 1 MHz, welche aus einem getaktetem Umrichter kommen, eliminieren. Das soll durch eine Reduzierung der Spannungssteilheit erfolgen. Die Auslegung des Bauteils sollte so individuell erfolgen, dass die Grenzfrequenzen anhand von Zusatzbauteilen (Widerstände und Kondensatoren) möglichst genau eingestellt werden können. Gleichermaßen soll der Aufbau möglichst kompakt und berührsicher aufgebaut werden.


Lösung


Verwendung findet hier ein Standard Dreiphasen Sinusfilter mit Lamellenblech. Der Aufbau (Drossel und Zusatzbeschaltung) wird auf einer Grundplatte platziert und mit einer Abdeckung aus Lochblech (für ausreichende Luftzirkulation und Kühlwirkung) geschützt.


Technische Daten


Induktivität: 3 x 200 µH
Grundwelle: 35 Aeff @ 100 Hz
Oberwelle: 1,5 Aeff @ 8 kHz

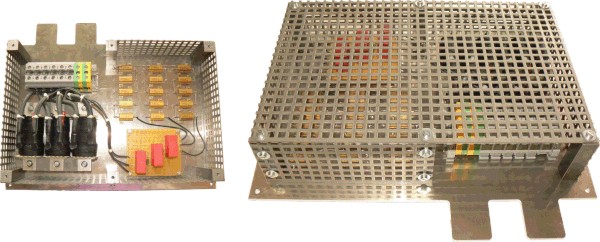

Sinusfilter mit Zusatzbeschaltung und Berührschutz
