Drehstromtrafo vorwärts - rückwärts

BV 1965005


Kundenwunsch


Unser Kunde sucht einen Drehstromtrafo zum Einsatz in einem 50 kW Umrichter. Der Transformator soll Bestandteil eines bidirektionalen 4-Phasen Umrichters werden. Sowohl primär- als auch sekundärseitig wird eine Sternschaltung mit nach außen geführtem Sternpunkt verlangt. Die Leistung soll in beide Richtungen übertragen werden können. Jede Phase, und damit auch der Sternpunkt, soll im einphasigen Betrieb mit einem Drittel der Gesamtleistung belastbar sein.


Lösung

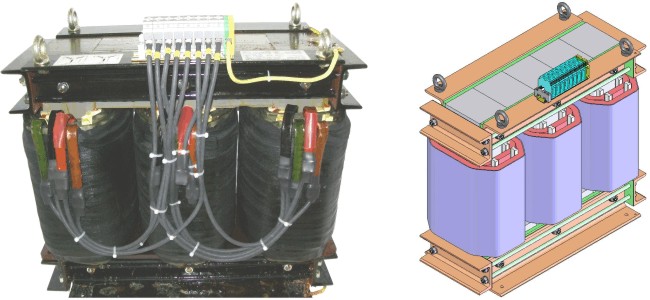

Wir konstruieren einen abgestimmten Drehstromtransformator mit angepasster Primär- und Sekundärwicklung. Verwendet wird die Schaltgruppe YNyn0.


Technische Daten


Leistung: 50 kVA
Primär: 3 x 400 V
Sekundär: x 400 V
Strom: 80 A
Gewicht: 300 kg
Schaltgruppe: YNyn0
