Datenblatt als PDF

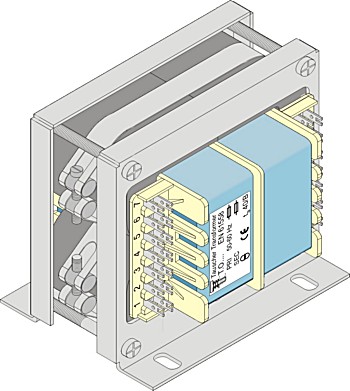

Einphasentransformator 400 Hz, Einsatzmöglichkeiten in Avionik- und Schiffboardnetzen
|
|

|
|
|
|
|
|
Technische Daten
|
|
|
Ausführung: 1 AC Trenntransformator nach IEC / EN 61558-2-4-6 VDE 0570-2-4-6
Isolationsklasse: B (130°C)
max. Umgebungstemperatur: 40°C
Brandschutzklasse: UL94 V0
Schutzart: offener Transformator - IP 00, vorbereitet für Schutzklasse I komplett in Vakuum getränkt
Frequenz: 400 Hz
Kühlart: Selbstkühlung
Befestigung: durch Fußwinkel
|
|
|
Alternative Ausführung
|
|
|
Anschlüsse:
freie Drahtenden
Litzenanschlüsse mit Aderendhülsen
Flachsteckhülsen 2,8 - 4,8 -6,3 mm
Rundstecker
Ringkabelschuhe
kundenspezifische Stecker
Bestückung mit Pins für Printmontage oder mit Flachsteckern 2,8 - 4,8 - 6,3 mm ist möglich
Spulenkörper auch in Printausführung möglich
|
|
|
Tabelle
|
|
|
Type
|
Bautyp
|
Sek.-
Leistung
|
Wirkungs-
grad
|
Abmessungen in mm
|
Anzahl
der Pins
|
Montagelöcher
|
Kupfer-
gewicht
|
Gesamt-
gewicht
|
|
b1
|
b
|
l
|
h
|
f1
|
f2
|
f3
|
|
TMO
|
SM 42
|
40 VA
|
91 %
|
54,0
|
50
|
42
|
51
|
2 x 4
|
32
|
32
|
3,6
|
55 g
|
0,20 kg
|
|
TMO
|
SM 55
|
120 VA
|
94 %
|
67,2
|
64
|
49
|
66
|
2 x 5
|
38
|
44
|
3,6
|
115 g
|
0,45 kg
|
|
TMO
|
SM 65
|
215 VA
|
95 %
|
77,6
|
73
|
59
|
75
|
2 x 6
|
47
|
50
|
4,8
|
215 g
|
0,85 kg
|
|
TMO
|
SM 74
|
360 VA
|
96 %
|
87,1
|
83
|
68
|
85
|
2 x 7
|
52
|
56
|
4,8
|
350 g
|
1,30 kg
|
|
TMO
|
SM 85a
|
440 VA
|
96 %
|
97,6
|
93
|
66
|
95
|
2 x 8
|
52
|
64
|
4,8
|
370 g
|
1,70 kg
|
|
TMO
|
SM 85b
|
560 VA
|
96 %
|
100,0
|
93
|
80
|
95
|
2 x 8
|
64
|
64
|
4,8
|
400 g
|
2,30 kg
|
|
TMO
|
SM 102a
|
730 VA
|
97 %
|
117,7
|
111
|
78
|
113
|
2 x 9
|
62
|
84
|
5,8
|
720 g
|
2,90 kg
|
|
TMO
|
SM 102b
|
920 VA
|
97 %
|
117,7
|
111
|
95
|
113
|
2 x 9
|
79
|
84
|
5,8
|
810 g
|
4,00 kg
|
|
Technische Änderungen und Verbesserungen vorbehalten. Alle Angaben sind Richtwerte, Abweichungen können möglich sein.
|
11/2011
|
|
|
|
|
|
|
